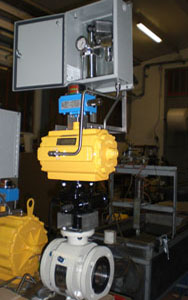

铝合金气动执行机构
QUIFER的铝合金齿轮齿条式气动执行机构在危险地区的使用已经经过欧洲ATEX的认证。
选型
执行机构选型如下:
KP-XXX - 双作用执行机构
KPM-XXX-YY - 单作用执行机构
其中 :
XXX: 代表执行机构
YY- 代表弹簧数量
|
|
|
技术特点
工作压力: |
双作用执行机构1-8bar; |
单作用执行机构3-8bar; |
气源: 空气或非腐蚀性气体
工作温度: -20℃-100℃
润滑: 为保证正常运行寿命,所有执行机构经润滑后出货
旋转: 逆时针旋转为开;如需执行机构反向旋转,可以反装活塞。
运动角度 |
从0° (+2.5°或-2.5°)旋转至90°(+2.5°或-2.5°) |
|
产品优势
表面连接遵循ISO5211和VDI/VDE3845标准
气动接口遵循VDI/VDE3845标准
齿轴遵循ISO5211标准
执行机构配件抗腐蚀性强
所有型号均可从外部进行双启闭调节
弹簧多种组合使同一型号满足不同扭矩要求
弹簧配有预紧装置以增强安全性
所有型号均可于单双作用间轻松切换
内缸经过全润滑处理
齿轴和活塞通过完全机械化生产
齿轴配有抗弹射护环
齿轴顶端和底部实行双重密封
|
产品选项
根据需要可选以下类型:
-
低温版低至-65℃;
-
高温版高至180℃;
-
镀镍层;
-
不锈钢齿轴
-
适应高腐蚀环境的特殊涂层
-
手动控制时执行机构易于匹配离合齿轮箱
-
O型圈和弹簧维修工具包
-
部分尺寸双作用和RPC系列(三段式)可旋转180°
-
配套提供控制板、电磁阀、储气罐及其他附件
|
铝合金气动执行机构
材料清单

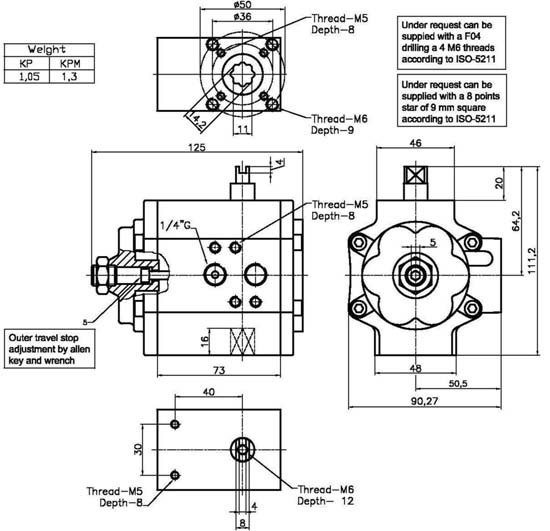

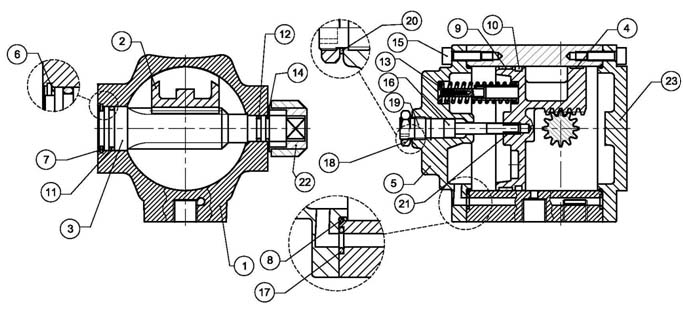

KP/KPM-003
序号 |
描述 |
材质 |
数量 |
表面处理方式 |
1 |
缸体 |
AW-6063-T6铝合金 |
1 |
硬质阳极氧化 |
2 |
活塞 |
L-2653 T6铝 |
1 |
硬质阳极氧化 |
3 |
齿轴 |
C-45E(F-1140) |
1 |
镀镍 |
4 |
轴承垫 |
聚甲醛 |
1 |
|
5 |
端盖 |
L-2653-60 T6铝合金 |
1 |
聚氨酯喷漆 |
6 |
止推垫圈 |
聚甲醛 |
1 |
|
7 |
卡簧 |
不锈钢302 |
1 |
|
8 |
端盖O型圈 |
丁腈橡胶70Sh |
2 |
|
9 |
活塞轴承 |
聚四氟乙烯 |
1 |
|
10 |
活塞O型圈 |
丁腈橡胶70Sh |
1 |
|
11 |
底部齿轴O型圈 |
丁腈橡胶70Sh |
1 |
|
12 |
顶部齿轴O型圈 |
丁腈橡胶70Sh |
1 |
|
13 |
弹簧 |
见弹簧物料清单 |
6 |
|
14 |
双重密封O型圈 |
丁腈橡胶70Sh |
1 |
|
15 |
端盖螺栓 |
DIN-912 A2 |
8 |
|
16 |
内部行程限位 |
DIN-912 12.9 |
1 |
达克罗320 |
17 |
空气入口O型圈 |
丁腈橡胶70Sh |
1 |
|
18 |
限位螺栓 |
不锈钢302 |
1 |
达克罗320 |
19 |
外部行程限位 |
不锈钢302 |
1 |
达克罗320 |
20 |
限位O型圈 |
丁腈橡胶70Sh |
1 |
|
21 |
螺套 |
不锈钢18.10 |
1 |
|
22 |
指示器 |
聚丙烯 |
1 |
|
23 |
后盖 |
L-2653-60 T6铝 |
1 |
聚氨酯喷漆 |

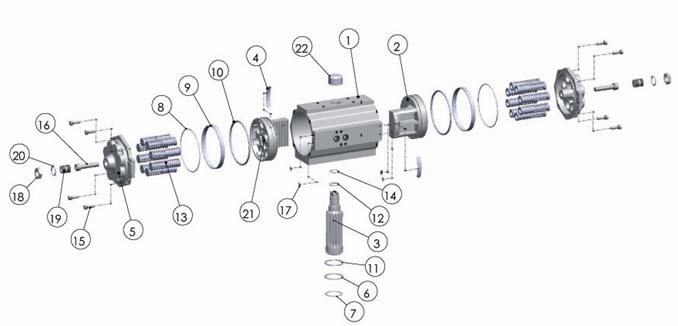

KP/KPM-005 to KP/KPM-750
序号 |
描述 |
材质 |
数量 |
表面处理方式 |
1 |
缸体 |
AW-6063-T6铝合金 |
1 |
硬质阳极氧化 |
2 |
活塞 |
L-2653 T6铝 |
2 |
硬质阳极氧化 |
3 |
齿轴 |
C-45E(F-1140) |
1 |
镀镍 |
4 |
轴承垫 |
聚甲醛 |
2/4 |
|
5 |
端盖 |
L-2653-60 T6铝合金 |
2 |
聚氨酯喷漆 |
6 |
止推垫圈 |
聚甲醛 |
1 |
|
7 |
卡簧 |
不锈钢302 |
1 |
|
8 |
端盖O型圈 |
丁腈橡胶70Sh |
2 |
|
9 |
活塞轴承 |
聚四氟乙烯 |
2/4 |
|
10 |
活塞O型圈 |
丁腈橡胶70Sh |
2 |
|
11 |
底部齿轴O型圈 |
丁腈橡胶70Sh |
1 |
|
12 |
顶部齿轴O型圈 |
丁腈橡胶70Sh |
1 |
|
13 |
弹簧 |
见弹簧物料清单 |
12/44 |
见弹簧物料清单 |
14 |
双重密封O型圈 |
丁腈橡胶70Sh |
1 |
|
15 |
端盖螺栓 |
DIN-912 A2 |
8/36 |
|
16 |
内部行程限位 |
DIN-912 12.9 |
2 |
达克罗320 |
17 |
空气入口O型圈 |
丁腈橡胶70Sh |
2/4 |
|
18 |
限位螺栓 |
不锈钢302 |
2 |
达克罗320 |
19 |
外部行程限位 |
不锈钢302 |
2 |
达克罗320 |
20 |
限位O型圈 |
丁腈橡胶70Sh |
2 |
|
21 |
螺套 |
不锈钢18.10 |
2 |
|
22 |
指示器 |
聚丙烯 |
1 |
|
推荐备件

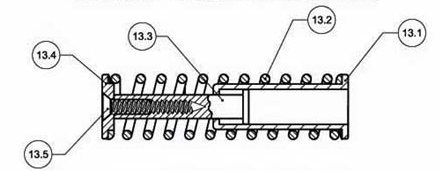

弹簧组详图(编号N0. 13)
(仅限单作用气动执行机构)
弹簧组成物料清单 |
序号 |
描述 |
材质 |
数量 |
表面处理方式 |
13.1 |
预紧装置 |
尼龙+30%玻璃纤维 |
1 |
|
13.2 |
弹簧 |
铬硅合金 |
1 |
达克罗320 |
13.3 |
预紧轴 |
尼龙+30%玻璃纤维 |
1 |
|
13.4 |
预紧垫圈 |
尼龙+30%玻璃纤维 |
1 |
|
13.5 |
预紧螺栓 |
碳钢 |
1 |
镀锌 |
铝合金气动执行机构
产品特点
供气量和运行时间
执行机构型号 |
单位行程供气量 |
压力下运行时间 |
双作用 |
单作用 |
开 |
关 |
开 |
关 |
KP3-KPM3 |
0.107 |
0.100 |
<1 |
1 |
<1 |
KP5-KPM5 |
0.165 |
0.187 |
<1 |
1 |
<1 |
KP8-KPM8 |
0.359 |
0.451 |
<1 |
1 |
<1 |
KP12-KPM12 |
0.534 |
0.661 |
<1 |
1-2 |
<1 |
KP20-KPM20 |
0.807 |
0.909 |
<1 |
1-2 |
<1 |
KP30-KPM30 |
1.124 |
1.374 |
1-2 |
2-3 |
1-2 |
KP40-KPM40 |
1.720 |
1.902 |
1-2 |
2-4 |
1-2 |
KP60-KPM60 |
2.641 |
3.19 |
2-4 |
3-6 |
2-4 |
KP100-KPM100 |
3.935 |
4.41 |
3-5 |
5-8 |
3-6 |
KP140-KPM140 |
4.128 |
4.71 |
4-7 |
7-10 |
4-7 |
KP200-KPM200 |
6.292 |
8.052 |
5-8 |
8-11 |
5-8 |
KP250-KPM250 |
7.662 |
8.745 |
6-8 |
10-14 |
6-8 |
KP370-KPM370 |
14.15 |
17.49 |
7-9 |
17-20 |
11-14 |
KP500-KPM500 |
21.00 |
26.00 |
13-16 |
13-16 |
21-26 |
KP750-KPM750 |
23.00 |
42.44 |
23-29 |
16-19 |
31-38 |
双作用扭矩表(Nm).
执行机构型号 |
40PSI 2.7Bar |
60PSI 4.1Bar |
80PSI 5.5Bar |
88PSI 6Bar |
100PSI 6.9Bar |
116PSI 8Bar |
KP3 |
7.5 |
11.2 |
15 |
16.5 |
19 |
22 |
KP5 |
15 |
22.5 |
30 |
33 |
38 |
44 |
KP8 |
32 |
47.5 |
64 |
70 |
80 |
95 |
KP12 |
48 |
71 |
96 |
105 |
119 |
142 |
KP20 |
72 |
108 |
146 |
160 |
182 |
213 |
KP30 |
99 |
149 |
201 |
219 |
250 |
293 |
KP40 |
149 |
224 |
302 |
329 |
376 |
441 |
KP60 |
227 |
333 |
449 |
489 |
588 |
658 |
KP100 |
345 |
517 |
696 |
759 |
866 |
1022 |
KP140 |
435 |
600 |
790 |
970 |
1114 |
1221 |
KP200 |
603 |
905 |
1219 |
1330 |
1516 |
1787 |
KP250 |
767 |
1151 |
1550 |
1690 |
1928 |
2273 |
KP370 |
1343 |
2014 |
2713 |
2960 |
3374 |
3979 |
KP500 |
2150 |
3265 |
4380 |
4778 |
5495 |
6370 |
KP750 |
3366 |
5112 |
6857 |
7481 |
8718 |
9973 |
建议增加25%安全系数
单作用扭矩表(Nm)
执行机构型号 |
弹簧数 |
行程角度 |
扭矩压力 |
40Psi/ 2.7Bar |
60Psi/ 4.1Bar |
80Psi/ 5.5Bar |
88Psi/ 6Bar |
100Psi/ 6.9Bar |
0° |
90° |
0° |
90° |
0° |
90° |
0° |
90° |
0° |
90° |
0° |
90° |
KPM3 |
3 |
3.5 |
6.1 |
3.9 |
1.3 |
7.7 |
5.1 |
|
|
|
|
|
|
4 |
4.7 |
8.2 |
|
|
6.5 |
3 |
10.2 |
6.7 |
11.7 |
8.2 |
14.3 |
10.8 |
5 |
5.9 |
10.3 |
|
|
|
|
9 |
4.7 |
10.5 |
6.2 |
13 |
8.7 |
6 |
7.1 |
12.4 |
|
|
|
|
7.85 |
2.6 |
9.3 |
4.1 |
11.8 |
6.6 |
KPM5 |
6 |
7.1 |
12.3 |
7.9 |
2.7 |
15.4 |
10.2 |
|
|
|
|
|
|
8 |
9.5 |
16.5 |
|
|
13 |
6 |
20.5 |
13.5 |
23.5 |
16.5 |
|
|
10 |
11.9 |
20.6 |
|
|
|
|
18.1 |
9.4 |
21.1 |
12.4 |
26.1 |
17.4 |
12 |
14.3 |
24.8 |
|
|
|
|
15.7 |
5.2 |
18.7 |
8.2 |
23.7 |
13.2 |
KPM8 |
8 |
13.5 |
22 |
18.5 |
10 |
34 |
25.5 |
|
|
|
|
|
|
10 |
16.9 |
27.5 |
15.1 |
4.5 |
30.6 |
20 |
47.1 |
36.5 |
53.1 |
42.5 |
63.1 |
52.5 |
12 |
20.3 |
33 |
|
|
27.2 |
14.5 |
43.7 |
31 |
49.7 |
37 |
59.7 |
47 |
14 |
23.6 |
38.5 |
|
|
23.9 |
9 |
40.4 |
25.5 |
46.4 |
31.5 |
56.4 |
41.5 |
16 |
27 |
44 |
|
|
|
|
37 |
20 |
43 |
26 |
53 |
36 |
KPM12 |
8 |
20.5 |
34 |
27.5 |
14 |
50.5 |
37 |
|
|
|
|
|
|
10 |
25.6 |
42.5 |
22.4 |
5.5 |
45.4 |
28.5 |
70.4 |
53.5 |
79.4 |
62.5 |
|
|
12 |
30.7 |
51 |
|
|
40.3 |
20 |
65.3 |
45 |
74.3 |
54 |
|
|
14 |
35.8 |
59.5 |
|
|
35.2 |
11.5 |
60.2 |
36.5 |
69.2 |
45.5 |
83.2 |
59.5 |
16 |
41 |
68 |
|
|
|
|
55 |
28 |
64 |
37 |
78 |
51 |
KPM20 |
8 |
30.5 |
54.5 |
41.5 |
17.5 |
77.5 |
53.5 |
|
|
|
|
|
|
10 |
38.1 |
68.1 |
33.9 |
3.9 |
69.9 |
39.9 |
107.9 |
77.9 |
121.9 |
91.9 |
|
|
12 |
45.7 |
81.7 |
|
|
62.3 |
26.3 |
100.3 |
64.3 |
114.3 |
78.3 |
|
|
14 |
53.3 |
95.3 |
|
|
54.7 |
12.7 |
92.7 |
50.7 |
106.7 |
64.7 |
128.7 |
86.7 |
16 |
61 |
109 |
|
|
|
|
85 |
37 |
99 |
51 |
121 |
73 |
KPM30 |
10 |
45 |
71 |
54 |
28 |
104 |
78 |
|
|
|
|
|
|
12 |
54 |
85.2 |
45 |
13.8 |
96 |
63.8 |
147 |
115.8 |
165 |
133.8 |
|
|
14 |
63 |
99.4 |
|
|
86 |
49.6 |
138 |
101.6 |
156 |
119.6 |
|
|
16 |
72 |
113.5 |
|
|
77 |
35.4 |
129 |
87.4 |
147 |
105.4 |
178 |
136.4 |
18 |
81 |
127.8 |
|
|
|
|
120 |
73.2 |
138 |
91.2 |
169 |
122.2 |
20 |
90 |
142 |
|
|
|
|
111 |
59 |
129 |
77 |
160 |
108 |
KPM40 |
10 |
61.5 |
109.5 |
87.5 |
39.5 |
162.5 |
114.5 |
|
|
|
|
|
|
12 |
73.8 |
131.4 |
75.2 |
17.6 |
150.2 |
92.6 |
228.2 |
170.6 |
255.2 |
197.6 |
|
|
14 |
86.1 |
153.3 |
|
|
137.9 |
70.7 |
215.9 |
148.7 |
242.9 |
175.7 |
|
|
16 |
98.4 |
175.2 |
|
|
125.6 |
48.8 |
203.6 |
126.8 |
230.6 |
153.8 |
277.6 |
200.8 |
18 |
110.7 |
197.1 |
|
|
|
|
191.3 |
104.9 |
218.3 |
131.9 |
265.3 |
178.9 |
20 |
123 |
219 |
|
|
|
|
179 |
83 |
206 |
110 |
253 |
157 |
KPM60 |
10 |
92.5 |
152.5 |
129.5 |
69.5 |
240.5 |
180.5 |
|
|
|
|
|
|
12 |
111 |
183 |
111 |
39 |
222 |
150 |
338 |
266 |
378 |
306 |
|
|
14 |
129.5 |
213.5 |
|
|
203.5 |
119.5 |
319.5 |
235.5 |
359.5 |
275.5 |
|
|
16 |
148 |
244 |
|
|
185 |
89 |
301 |
205 |
341 |
245 |
410 |
314 |
18 |
166.5 |
274.5 |
|
|
|
|
282.5 |
174.5 |
322.5 |
214.5 |
391.5 |
283.5 |
20 |
185 |
305 |
|
|
|
|
264 |
144 |
304 |
184 |
373 |
353 |
KPM100 |
10 |
135 |
240 |
210 |
105 |
382 |
277 |
|
|
|
|
|
|
12 |
162 |
288 |
183 |
57 |
355 |
229 |
534 |
408 |
597 |
471 |
704 |
578 |
14 |
189 |
336 |
|
|
328 |
181 |
507 |
360 |
570 |
423 |
677 |
530 |
16 |
216 |
384 |
|
|
301 |
133 |
480 |
312 |
543 |
375 |
650 |
482 |
18 |
243 |
432 |
|
|
|
|
453 |
264 |
516 |
327 |
623 |
434 |
20 |
270 |
480 |
|
|
|
|
426 |
216 |
489 |
279 |
596 |
386 |
KPM140 |
14 |
188.4 |
329 |
223.6 |
83 |
411.6 |
271 |
|
|
|
|
|
|
16 |
215.3 |
376 |
196.7 |
36 |
384.7 |
224 |
574.7 |
414 |
754.7 |
594 |
|
|
18 |
242.3 |
423 |
|
|
357.7 |
177 |
547.7 |
367 |
727.7 |
547 |
|
|
20 |
269.2 |
470 |
|
|
330.8 |
130 |
520.8 |
320 |
700.8 |
500 |
844.8 |
644 |
22 |
296.1 |
517 |
|
|
|
|
493.9 |
273 |
673.9 |
453 |
817.9 |
597 |
24 |
323 |
564 |
|
|
|
|
467 |
226 |
647 |
406 |
791 |
550 |
KPM200 |
10 |
220.5 |
376.5 |
382.5 |
226.5 |
684.5 |
528.5 |
|
|
|
|
|
|
12 |
264.6 |
451.8 |
338.4 |
151.2 |
640.4 |
453.2 |
964.4 |
767.2 |
1065.4 |
878.2 |
|
|
14 |
308.7 |
527.1 |
294.3 |
75.9 |
596.3 |
377.9 |
910.3 |
691.9 |
1021.3 |
802.9 |
|
|
16 |
352.8 |
602.4 |
|
|
552.2 |
302.6 |
866.2 |
616.6 |
977.2 |
727.6 |
1163.2 |
913.6 |
18 |
396.9 |
677.7 |
|
|
|
|
822.1 |
541.3 |
933.1 |
652.3 |
1119.1 |
838.3 |
20 |
441 |
753 |
|
|
|
|
778 |
466 |
889 |
577 |
1075 |
763 |
KPM250 |
20 |
267.6 |
464.8 |
495.4 |
298.2 |
883.4 |
686.2 |
|
|
|
|
|
|
24 |
321.1 |
557.7 |
441.9 |
205.3 |
829.9 |
593.3 |
1228.9 |
992.3 |
1368.9 |
1132.3 |
|
|
28 |
374.6 |
650.7 |
388.4 |
112.3 |
776.4 |
500.3 |
1175.4 |
899.3 |
1315.4 |
1039.3 |
|
|
32 |
428.2 |
743.6 |
|
|
722.8 |
407.4 |
1121.8 |
806.4 |
1261.8 |
946.4 |
1499.8 |
1184.4 |
36 |
481.7 |
836.6 |
|
|
|
|
1068.3 |
713.4 |
1208.3 |
853.4 |
1446.3 |
1091.4 |
40 |
535.2 |
929.5 |
|
|
|
|
1014.8 |
620.5 |
1154.8 |
760.5 |
1392.8 |
998.5 |
KPM370 |
10 |
467.5 |
888 |
875.5 |
455 |
1546.5 |
1126 |
|
|
|
|
|
|
12 |
561 |
1065.6 |
782 |
277.4 |
1453 |
948.4 |
2152 |
1647.4 |
2399 |
1894.4 |
2813 |
2308.4 |
14 |
654.5 |
1243.2 |
688.5 |
99.8 |
1359.5 |
770.8 |
2058.5 |
1469.8 |
2305.5 |
1716.8 |
2719.5 |
2130.8 |
16 |
748 |
1420.8 |
|
|
1266 |
593.2 |
1965 |
1292.2 |
2212 |
1539.2 |
2626 |
1953.2 |
18 |
841.5 |
1598.4 |
|
|
|
|
1871.5 |
1114.6 |
2118.5 |
1361.6 |
2532.5 |
1775.6 |
20 |
935 |
1776 |
|
|
|
|
1778 |
937 |
2025 |
1184 |
2439 |
1598 |
KPM500 |
16 |
727 |
1371 |
1423 |
779 |
2538 |
1894 |
|
|
|
|
|
|
20 |
908 |
1714 |
1242 |
436 |
2357 |
1551 |
3472 |
2666 |
3870 |
3064 |
|
|
24 |
1090 |
2057 |
1060 |
93 |
2175 |
1208 |
3290 |
2323 |
3688 |
2721 |
|
|
28 |
1272 |
2400 |
|
|
1993 |
865 |
3108 |
1980 |
3506 |
2378 |
4223 |
3095 |
32 |
1453 |
2743 |
|
|
1812 |
522 |
2927 |
1637 |
3325 |
2035 |
4042 |
2752 |
36 |
1635 |
3086 |
|
|
|
|
2745 |
1294 |
3143 |
1692 |
3860 |
2409 |
40 |
1817 |
3429 |
|
|
|
|
2563 |
951 |
2961 |
1349 |
3678 |
2066 |
KPM750 |
2 |
947 |
1705 |
2419 |
1661 |
4165 |
3407 |
5910 |
5152 |
6534 |
5776 |
7771 |
7013 |
|
4 |
1894 |
3411 |
|
|
3218 |
1701 |
4963 |
3446 |
5587 |
4070 |
6824 |
5307 |
|
6 |
2842 |
5117 |
|
|
|
|
4015 |
1740 |
4639 |
2364 |
5876 |
3601 |
建议增加25%安全系数
铝合金气动执行机构

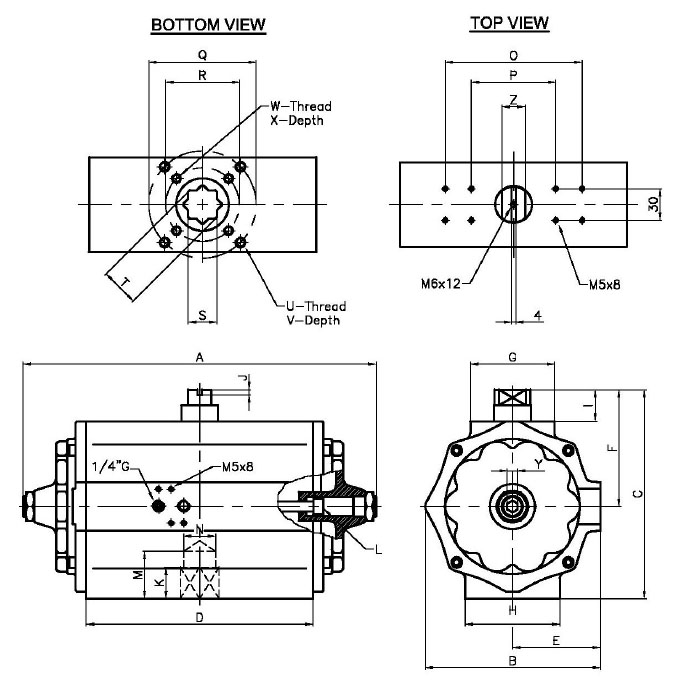

尺寸

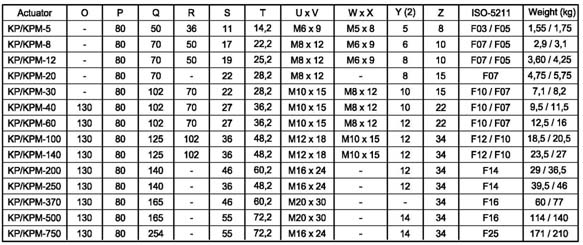

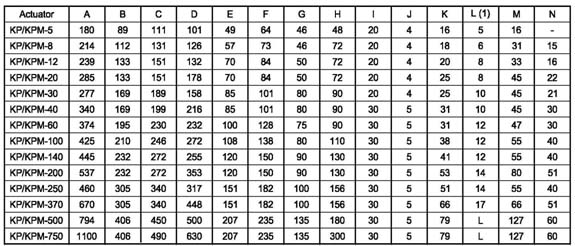

From KP/KPM-005 to KP/KPM-750
|
|
