产品 材料清单 产品特点 尺寸

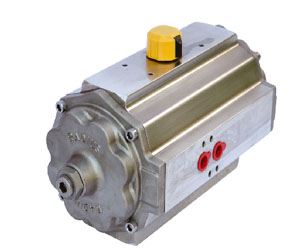

不锈钢气动执行机构

QUIFER的不锈钢气动执行机构在危险地区的使用已经经过欧洲ATEX的认证。

选型

执行机构选型如下：

KS-XXX - 双作用执行机构
KSM-XXX-YY - 单作用执行机构

其中 :

XXX: 代表执行机构
YY- 代表弹簧数量

产品优势

不锈钢气动执行器材质分为316L、316、304
表面连接遵循ISO5211和VDI/VDE3845标准
气动接口遵循VDI/VDE3845标准
齿轴遵循ISO5211标准
执行机构配件抗腐蚀性强
所有型号均可从外部进行双启闭调节
弹簧多种组合使同一型号满足不同扭矩要求
弹簧配有预紧装置以增强安全性
所有型号均可于单双作用间轻松切换
内缸经过全润滑处理
齿轴和活塞通过完全机械化生产
齿轴配有抗弹射护环
齿轴顶端和底部实行双重密封

产品选项

根据需要可选以下类型：

低温版低至-65℃；

高温版高至180℃；

不锈钢齿轴

手动控制时执行机构易于匹配离合齿轮箱

O型圈和弹簧维修工具包

配套提供控制板、电磁阀、储气罐及其他附件

技术特点

工作压力: 双作用执行机构1-8bar；

单作用执行机构3-8bar；

气源: 空气或非腐蚀性气体

工作温度: -20℃-100℃

润滑: 为保证正常运行寿命，所有执行机构经润滑后出货

旋转: 逆时针旋转为开；如需执行机构反向旋转，可以反装活塞。

运动角度 从0° （+2.5°或-2.5°）旋转至90°（+2.5°或-2.5°）

不锈钢气动执行机构

产品特点

供气量和运行时间

执行机构型号单位行程供气量压力下运行时间

双作用单作用

开关开关

KP3-KPM3 0.107 0.100 ＜1 1 ＜1

KP5-KPM5 0.165 0.187 ＜1 1 ＜1

KP8-KPM8 0.359 0.451 ＜1 1 ＜1

KP12-KPM12 0.534 0.661 ＜1 1-2 ＜1

KP20-KPM20 0.807 0.909 ＜1 1-2 ＜1

KP30-KPM30 1.124 1.374 1-2 2-3 1-2

KP40-KPM40 1.720 1.902 1-2 2-4 1-2

KP60-KPM60 2.641 3.19 2-4 3-6 2-4

KP100-KPM100 3.935 4.41 3-5 5-8 3-6

KP140-KPM140 4.128 4.71 4-7 7-10 4-7

KP200-KPM200 6.292 8.052 5-8 8-11 5-8

KP250-KPM250 7.662 8.745 6-8 10-14 6-8

KP370-KPM370 14.15 17.49 7-9 17-20 11-14

KP500-KPM500 21.00 26.00 13-16 13-16 21-26

KP750-KPM750 23.00 42.44 23-29 16-19 31-38

双作用扭矩表（Nm).

执行机构型号 40PSI 2.7Bar 60PSI 4.1Bar 80PSI 5.5Bar 88PSI 6Bar 100PSI 6.9Bar 116PSI 8Bar

KP3 7.5 11.2 15 16.5 19 22

KP5 15 22.5 30 33 38 44

KP8 32 47.5 64 70 80 95

KP12 48 71 96 105 119 142

KP20 72 108 146 160 182 213

KP30 99 149 201 219 250 293

KP40 149 224 302 329 376 441

KP60 227 333 449 489 588 658

KP100 345 517 696 759 866 1022

KP140 435 600 790 970 1114 1221

KP200 603 905 1219 1330 1516 1787

KP250 767 1151 1550 1690 1928 2273

KP370 1343 2014 2713 2960 3374 3979

KP500 2150 3265 4380 4778 5495 6370

KP750 3366 5112 6857 7481 8718 9973

建议增加25%安全系数
单作用扭矩表(Nm)

执行机构型号弹簧数行程角度扭矩压力

40Psi/ 2.7Bar 60Psi/ 4.1Bar 80Psi/ 5.5Bar 88Psi/ 6Bar 100Psi/ 6.9Bar

0° 90° 0° 90° 0° 90° 0° 90° 0° 90° 0° 90°

KPM3 3 3.5 6.1 3.9 1.3 7.7 5.1

4 4.7 8.2 6.5 3 10.2 6.7 11.7 8.2 14.3 10.8

5 5.9 10.3 9 4.7 10.5 6.2 13 8.7

6 7.1 12.4 7.85 2.6 9.3 4.1 11.8 6.6

KPM5 6 7.1 12.3 7.9 2.7 15.4 10.2

8 9.5 16.5 13 6 20.5 13.5 23.5 16.5

10 11.9 20.6 18.1 9.4 21.1 12.4 26.1 17.4

12 14.3 24.8 15.7 5.2 18.7 8.2 23.7 13.2

KPM8 8 13.5 22 18.5 10 34 25.5

10 16.9 27.5 15.1 4.5 30.6 20 47.1 36.5 53.1 42.5 63.1 52.5

12 20.3 33 27.2 14.5 43.7 31 49.7 37 59.7 47

14 23.6 38.5 23.9 9 40.4 25.5 46.4 31.5 56.4 41.5

16 27 44 37 20 43 26 53 36

KPM12 8 20.5 34 27.5 14 50.5 37

10 25.6 42.5 22.4 5.5 45.4 28.5 70.4 53.5 79.4 62.5

12 30.7 51 40.3 20 65.3 45 74.3 54

14 35.8 59.5 35.2 11.5 60.2 36.5 69.2 45.5 83.2 59.5

16 41 68 55 28 64 37 78 51

KPM20 8 30.5 54.5 41.5 17.5 77.5 53.5

10 38.1 68.1 33.9 3.9 69.9 39.9 107.9 77.9 121.9 91.9

12 45.7 81.7 62.3 26.3 100.3 64.3 114.3 78.3

14 53.3 95.3 54.7 12.7 92.7 50.7 106.7 64.7 128.7 86.7

16 61 109 85 37 99 51 121 73

KPM30 10 45 71 54 28 104 78

12 54 85.2 45 13.8 96 63.8 147 115.8 165 133.8

14 63 99.4 86 49.6 138 101.6 156 119.6

16 72 113.5 77 35.4 129 87.4 147 105.4 178 136.4

18 81 127.8 120 73.2 138 91.2 169 122.2

20 90 142 111 59 129 77 160 108

KPM40 10 61.5 109.5 87.5 39.5 162.5 114.5

12 73.8 131.4 75.2 17.6 150.2 92.6 228.2 170.6 255.2 197.6

14 86.1 153.3 137.9 70.7 215.9 148.7 242.9 175.7

16 98.4 175.2 125.6 48.8 203.6 126.8 230.6 153.8 277.6 200.8

18 110.7 197.1 191.3 104.9 218.3 131.9 265.3 178.9

20 123 219 179 83 206 110 253 157

KPM60 10 92.5 152.5 129.5 69.5 240.5 180.5

12 111 183 111 39 222 150 338 266 378 306

14 129.5 213.5 203.5 119.5 319.5 235.5 359.5 275.5

16 148 244 185 89 301 205 341 245 410 314

18 166.5 274.5 282.5 174.5 322.5 214.5 391.5 283.5

20 185 305 264 144 304 184 373 353

KPM100 10 135 240 210 105 382 277

12 162 288 183 57 355 229 534 408 597 471 704 578

14 189 336 328 181 507 360 570 423 677 530

16 216 384 301 133 480 312 543 375 650 482

18 243 432 453 264 516 327 623 434

20 270 480 426 216 489 279 596 386

KPM140 14 188.4 329 223.6 83 411.6 271

16 215.3 376 196.7 36 384.7 224 574.7 414 754.7 594

18 242.3 423 357.7 177 547.7 367 727.7 547

20 269.2 470 330.8 130 520.8 320 700.8 500 844.8 644

22 296.1 517 493.9 273 673.9 453 817.9 597

24 323 564 467 226 647 406 791 550

KPM200 10 220.5 376.5 382.5 226.5 684.5 528.5

12 264.6 451.8 338.4 151.2 640.4 453.2 964.4 767.2 1065.4 878.2

14 308.7 527.1 294.3 75.9 596.3 377.9 910.3 691.9 1021.3 802.9

16 352.8 602.4 552.2 302.6 866.2 616.6 977.2 727.6 1163.2 913.6

18 396.9 677.7 822.1 541.3 933.1 652.3 1119.1 838.3

20 441 753 778 466 889 577 1075 763

KPM250 20 267.6 464.8 495.4 298.2 883.4 686.2

24 321.1 557.7 441.9 205.3 829.9 593.3 1228.9 992.3 1368.9 1132.3

28 374.6 650.7 388.4 112.3 776.4 500.3 1175.4 899.3 1315.4 1039.3

32 428.2 743.6 722.8 407.4 1121.8 806.4 1261.8 946.4 1499.8 1184.4

36 481.7 836.6 1068.3 713.4 1208.3 853.4 1446.3 1091.4

40 535.2 929.5 1014.8 620.5 1154.8 760.5 1392.8 998.5

KPM370 10 467.5 888 875.5 455 1546.5 1126

12 561 1065.6 782 277.4 1453 948.4 2152 1647.4 2399 1894.4 2813 2308.4

14 654.5 1243.2 688.5 99.8 1359.5 770.8 2058.5 1469.8 2305.5 1716.8 2719.5 2130.8

16 748 1420.8 1266 593.2 1965 1292.2 2212 1539.2 2626 1953.2

18 841.5 1598.4 1871.5 1114.6 2118.5 1361.6 2532.5 1775.6

20 935 1776 1778 937 2025 1184 2439 1598

KPM500 16 727 1371 1423 779 2538 1894

20 908 1714 1242 436 2357 1551 3472 2666 3870 3064

24 1090 2057 1060 93 2175 1208 3290 2323 3688 2721

28 1272 2400 1993 865 3108 1980 3506 2378 4223 3095

32 1453 2743 1812 522 2927 1637 3325 2035 4042 2752

36 1635 3086 2745 1294 3143 1692 3860 2409

40 1817 3429 2563 951 2961 1349 3678 2066

KPM750 2 947 1705 2419 1661 4165 3407 5910 5152 6534 5776 7771 7013

4 1894 3411 3218 1701 4963 3446 5587 4070 6824 5307

6 2842 5117 4015 1740 4639 2364 5876 3601

建议增加25%安全系数

不锈钢气动执行机构

尺寸

From KP/KPM-005 to KP/KPM-750
