球墨铸铁气动执行机构
|
QUIFER的球墨铸铁气动执行机构在危险地区的使用已经经过欧洲ATEX的认证。
选型
执行机构选型如下：
K-XXX -双作用执行机构
KM-XXX-YY -单作用执行机构
其中 ：
XXX：代表执行机构
YY：代表弹簧数量
|
|
|
|
|
技术特点
|
工作压力: |
双作用执行机构1-8bar； |
|
单作用执行机构3-8bar； |
气源: 空气或非腐蚀性气体。
工作温度: -20℃-100℃。
润滑: 为保证正常运行寿命，所有执行机构经润滑后出货。
旋转: 逆时针旋转为开；如需执行机构反向旋转，可以反装活塞。
|
运动角度 |
90º +2,5º , 90º -2,5º |
|
|
产品优势
表面连接遵循ISO5211和VDI/VDE3845标准
气动接口遵循VDI/VDE3845标准
齿轴遵循ISO5211标准
执行机构配件抗腐蚀性强
弹簧多种组合使同一型号满足不同扭矩要求
弹簧配有预紧装置以增强安全性
所有型号均可于单双作用间轻松切换
齿轴和活塞通过完全机械化生产
齿轴配有抗弹射护环
齿轴顶端和底部实行双重密封
使用不锈钢联动轴
外表涂层适用于腐蚀环境
|
球墨铸铁气动执行机构

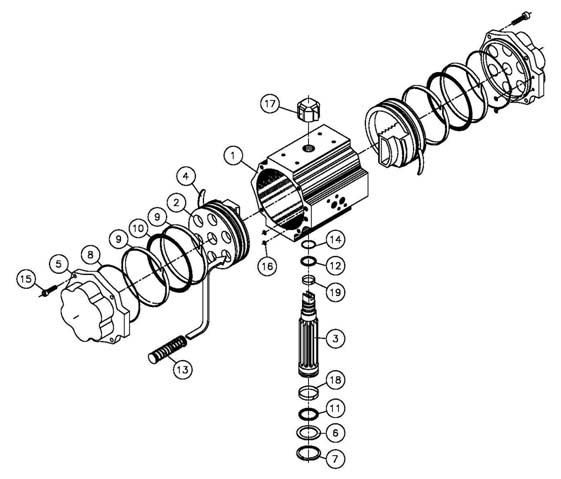

材料清单
K/KM-012 to K/KM-140
|
序号 |
描述 |
材质 |
数量 |
表面处理方式 |
|
1 |
缸体 |
球墨铸铁GGG-40 |
1 |
内部镀铬 |
|
2 |
活塞 |
锻铁GG-25 |
2 |
|
|
3 |
齿轴 |
碳钢CK-45 |
1 |
镀镍 |
|
4 |
轴承垫 |
聚甲醛 |
2/4 |
|
|
5 |
端盖 |
球墨铸铁GGG-40 |
2 |
|
|
6 |
止推垫圈 |
聚甲醛 |
1 |
|
|
7 |
卡簧 |
不锈钢302 |
1 |
|
|
8 |
端盖O型圈 |
丁腈橡胶70Sh |
1 |
|
|
9 |
活塞轴承座 |
聚四氟乙烯 |
4 |
|
|
10 |
活塞O型圈 |
丁腈橡胶70Sh |
2 |
|
|
11 |
底部齿轴O型圈 |
丁腈橡胶70Sh |
1 |
|
|
12 |
顶部齿轴O型圈 |
丁腈橡胶70Sh |
1 |
|
|
13 |
弹簧预紧器 |
crsi/bkv-30h |
1 |
达克罗320。500 |
|
14 |
双重密封O型圈 |
丁腈橡胶70Sh |
1 |
|
|
15 |
端盖螺栓 |
DIN-912 A2 |
8/24 |
|
|
16 |
空气入口O型圈 |
丁腈橡胶70Sh |
4 |
|
|
17 |
指示器 |
聚丙烯 |
1 |
|
|
18 |
底部驱动轴承座 |
聚四氟乙烯 |
1 |
|
|
19 |
顶部驱动轴承座 |
聚四氟乙烯 |
1 |
|
K/KM-250 to K/KM-750
|
序号 |
描述 |
材质 |
数量 |
表面处理方式 |
|
1 |
缸体 |
碳钢ST-52 |
1 |
内部镀铬 |
|
2 |
活塞 |
锻铁GG-25 |
2 |
|
|
3 |
齿轴 |
碳钢CK-45 |
1 |
镀镍 |
|
4 |
轴承垫 |
聚甲醛 |
4 |
|
|
5 |
端盖 |
球墨铸铁GGG-40 |
2 |
|
|
6 |
垫圈 |
聚四氟乙烯 |
1 |
|
|
7 |
弹垫 |
碳钢 |
1 |
|
|
8 |
端盖O型圈 |
丁腈橡胶70Sh |
2 |
|
|
9 |
活塞轴承座 |
聚四氟乙烯 |
4 |
|
|
10 |
活塞O型圈 |
丁腈橡胶70Sh |
2 |
|
|
11 |
底部齿轴O型圈 |
丁腈橡胶70Sh |
1 |
|
|
12 |
顶部齿轴O型圈 |
丁腈橡胶70Sh |
1 |
|
|
13 |
弹簧预紧器 |
crsi/bkv-30h或者尼龙 |
1 |
达克罗320。500 |
|
14 |
端盖螺栓 |
DIN-912 A2 |
36/56 |
|
|
15 |
空气入口O型圈 |
丁腈橡胶70Sh |
2/4 |
|
|
16 |
指示器 |
聚丙烯 |
1 |
|
|
17 |
底部驱动轴承座 |
聚四氟乙烯 |
1 |
|
|
18 |
顶部驱动轴承座 |
聚四氟乙烯 |
1 |
|
|
19 |
空气入口垫片 |
碳钢CK-45 |
1 |
镀镍 |
|
20 |
空气入口螺栓 |
DIN-912 A2 |
4 |
|
|
21 |
空气入口垫片O型圈 |
丁腈橡胶70Sh |
2 |
|
球墨铸铁气动执行机构
产品特点

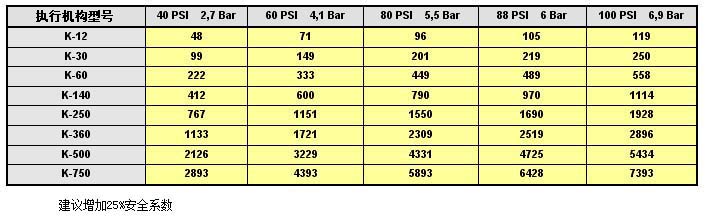

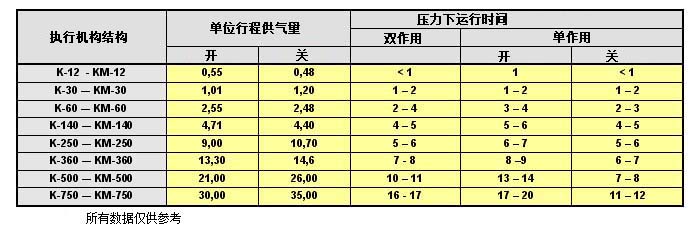

供气量和运行时间
双作用扭矩表（Nm)

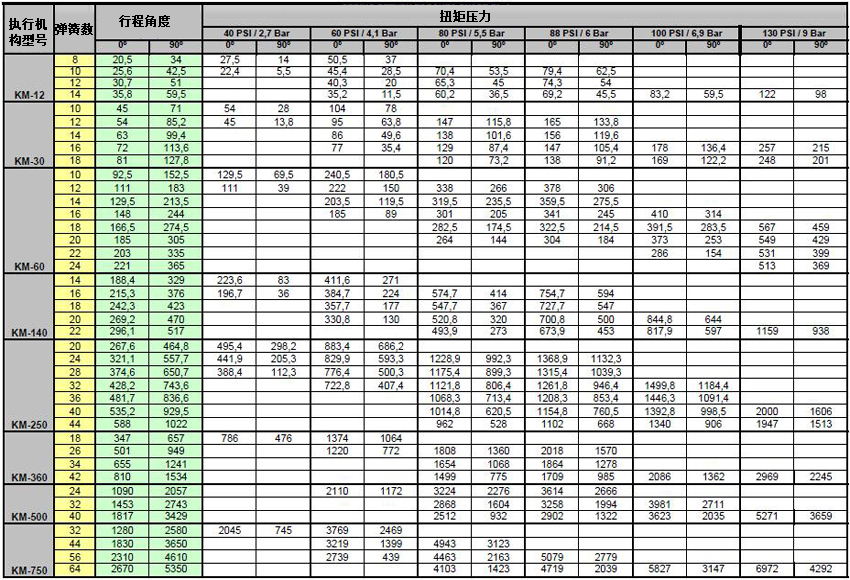

单作用扭矩表(Nm)
球墨铸铁气动执行机构

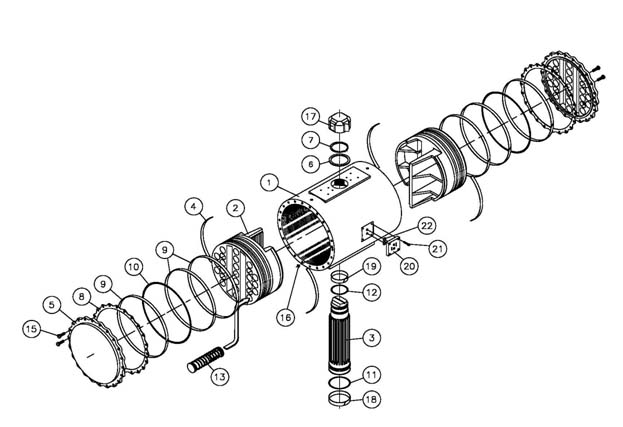

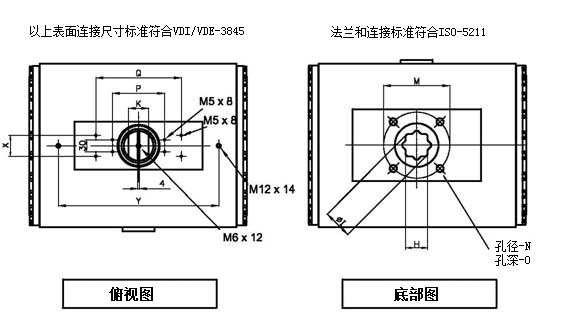

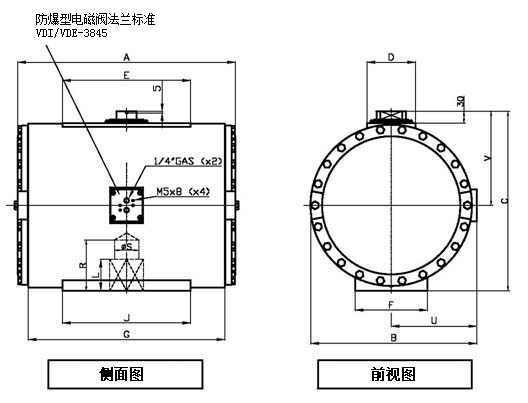

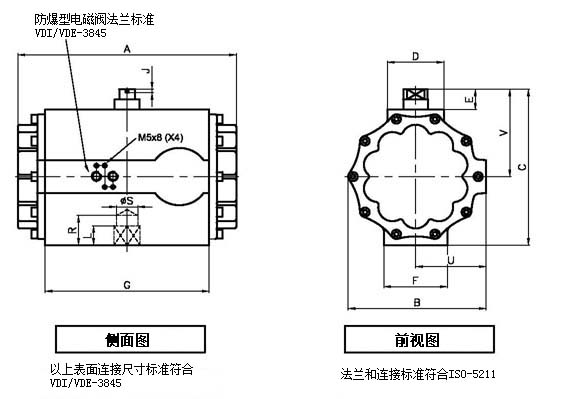

尺寸

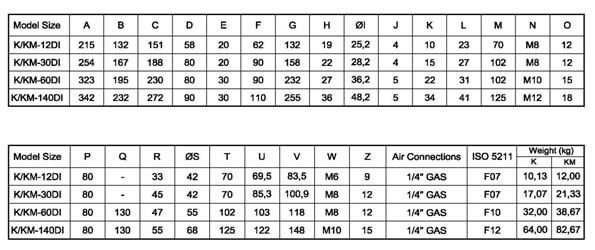

K/KM-012 to K/KM-140

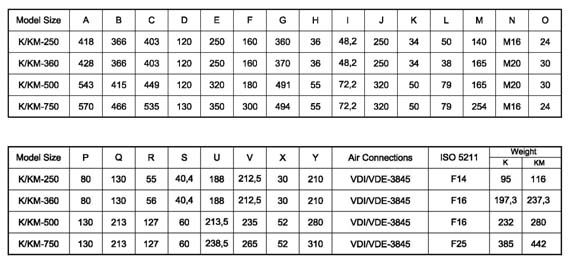

K/KM-250 to K/KM-750
|
|
